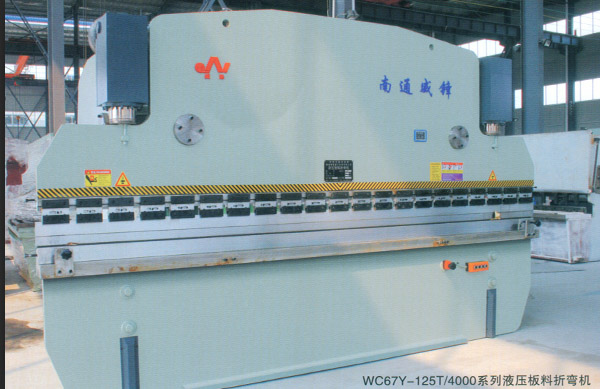

液壓板料折彎機結構與特點:
（1）液壓上傳動，機床兩端的油缸安置于滑塊上，直接驅動滑動工作。
（2）采用機械檔塊結構，穩定可靠。
（3）滑塊行程機動快速調，手動微調，計數器顯示。
（4）采用全鋼焊結構，具有足夠的強度和剛性。
（5）滑塊同步機構采用扭軸強迫同步。
（6）斜楔式的撓度補償機構，以保證獲得較高的折彎精度。
液壓板料折彎機的主液壓缸，包括端蓋、缸體、外活塞桿、法蘭套、內活塞桿、螺桿套、螺母和壓蓋；端蓋固定設于缸體的一端，螺桿套、螺母和壓蓋固定設于缸體的另一端，外活塞桿設于缸體內，法蘭套蓋于外活塞桿的活塞端，內活塞桿的活塞端伸進外活塞桿內，內活塞桿的桿端固定安裝于端蓋，內活塞桿內開有油道。液壓缸比傳統同類液壓缸多了一個內無桿腔和內有桿腔，因而具有特有的快速驅動機能，在同等驅動條件的液壓系統，油缸下置或無重力掉刀條件下，依然能容易實現二級增速功能；螺桿套的接觸受力面積遠大于傳統折彎機主液壓缸的調整螺母，從而提高了接觸剛性和穩定性，確保較好的限位精度。
